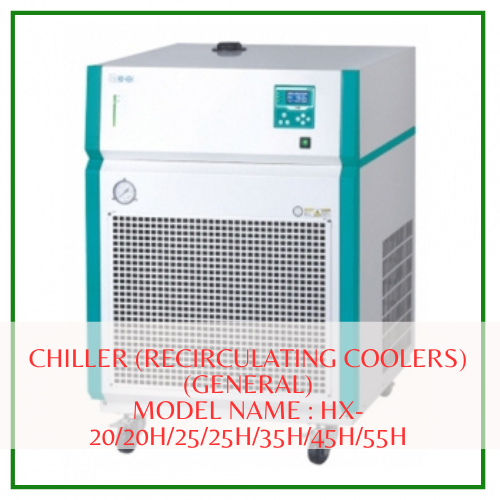

Chiller HX Series – Bộ tuần hoàn làm mát tuần hoàn

Giới thiệu

Chiller HX Series (Recirculating Coolers) là hệ thống làm mát tuần hoàn được thiết kế để duy trì nhiệt độ ổn định và hiệu suất làm lạnh cao cho các thiết bị, quy trình và hệ thống phòng thí nghiệm cần nguồn chất lỏng làm mát liên tục.

Chiller HX gồm các model HX-20, HX-25, HX-20H, HX-25H, HX-35H, HX-45H và HX-55H, cung cấp dải nhiệt độ làm việc từ +3 đến 40°C. Công suất làm lạnh đạt tới 8,1 kW tại 20°C, kết hợp bơm tuần hoàn có lưu lượng tối đa 40 L/min và áp suất tối đa lên đến 6 bar, đáp ứng nhiều nhu cầu làm mát tuần hoàn trong phòng thí nghiệm và hệ thống thiết bị.

Tính năng nổi bật Chiller HX Series

• Dải nhiệt độ rộng: +3 đến 40°C, phù hợp với nhiều quy trình làm mát.
• Hiệu suất làm lạnh cao: Công suất làm lạnh lên đến 8,1 kW tại 20°C.
• Bơm tuần hoàn mạnh: Lưu lượng tối đa 40 L/min, áp suất tối đa đến 6 bar tùy model.
• Hệ thống lạnh tối ưu: Thiết kế giúp giảm tiêu thụ năng lượng và nâng cao hiệu suất làm lạnh.
• Điều chỉnh áp suất bơm bằng bypass trên các model H.
• Màn hình LCD dễ sử dụng, độ phân giải nhiệt độ 0,1°C.
• Đèn LED báo mức nước, có thể quan sát từ khoảng cách xa.
• Đồng hồ áp suất tích hợp giúp kiểm tra áp suất bơm nhanh chóng.
• Model H được trang bị đồng hồ áp suất cao/thấp để chẩn đoán tình trạng hệ thống lạnh.
• Cửa nạp dung dịch rộng, thuận tiện và an toàn khi bổ sung chất lỏng.
• Có thể lựa chọn model sử dụng bơm từ hoặc bơm ly tâm tùy nhu cầu.
• Van dịch vụ kép giúp hạn chế rò rỉ môi chất lạnh và thuận tiện bảo trì.
• Lưới thông gió có thể tháo rời để vệ sinh và bảo trì bộ ngưng tụ.
• Trang bị bánh xe tích hợp, thuận tiện di chuyển và lắp đặt.
• Hệ thống tự chẩn đoán và cảnh báo khi phát hiện lỗi.
• Bảo vệ mức chất lỏng thấp, chạy khô, quá nhiệt, quá dòng.
• Bàn phím chống nước bắn, tăng độ an toàn khi vận hành.

Ứng dụng Chiller HX Series

Chiller HX Series phù hợp cho các ứng dụng cần nguồn nước hoặc dung dịch làm mát tuần hoàn ổn định, chẳng hạn:

• Làm mát và kiểm soát nhiệt cho thiết bị phòng thí nghiệm.
• Hệ thống cần tuần hoàn nước làm mát liên tục.
• Làm mát thiết bị phân tích, thiết bị gia nhiệt hoặc các hệ thống cần giải nhiệt.
• Ứng dụng trong nghiên cứu khoa học, kiểm soát chất lượng và R&D.
• Phòng thí nghiệm dược phẩm, hóa chất, sinh học, thực phẩm và vật liệu.
• Các hệ thống cần công suất làm lạnh cao và khả năng tuần hoàn liên tục.

Thông số kỹ thuật Chiller HX Series

Thông số	HX-20	HX-25	HX-20H	HX-25H	HX-35H	HX-45H	HX-55H
Công suất làm lạnh tại 20°C	2,2 kW	2,8 kW	2,2 kW	2,8 kW	4,2 kW	5,5 kW	8,1 kW
Công suất làm lạnh tại 10°C	1,6 kW	2,0 kW	1,6 kW	2,0 kW	3,6 kW	4,2 kW	5,9 kW
Công suất làm lạnh tại 5°C	1,2 kW	1,6 kW	1,2 kW	1,6 kW	2,8 kW	3,4 kW	4,8 kW
Lưu lượng bơm tối đa	40 L/min	32 L/min	40 L/min	32 L/min	40 L/min	40 L/min	40 L/min
Áp suất tối đa	2 bar / 29 psi	6 bar / 87 psi	2 bar / 29 psi	6 bar / 87 psi	2 bar / 29 psi	2 bar / 29 psi	2 bar / 29 psi
Dung tích nạp tối đa	35 L	45 L	35 L	45 L	45 L	45 L	45 L
Kích thước ngoài	620×785×990 mm	620×785×990 mm	620×785×990 mm	620×785×990 mm	620×785×990 mm	745×800×1095 mm	745×800×1095 mm
Khối lượng tịnh	93 kg	101 kg	97 kg	105 kg	120 kg	130 kg	140 kg

Nguồn điện và Cat. No. thay đổi theo điện áp/tần số và model. Các cấu hình gồm 120V/60Hz, 230V/50Hz, 230V/60Hz, 380V/50Hz và 380V/60Hz tùy model.

Thông số kỹ thuật được xác định theo DIN 12876. Dữ liệu độ ổn định nhiệt, công suất làm lạnh và bơm được xác định với nước. Hiệu suất thiết bị có thể bị ảnh hưởng bởi nhiệt độ môi trường.

Phụ kiện chọn thêm cho Chiller HX Series

Để đáp ứng nhiều cấu hình hệ thống làm mát tuần hoàn khác nhau, Chiller HX Series có thể kết hợp với nhiều loại phụ kiện kết nối, ống dẫn và phụ kiện điều chỉnh dòng chảy. Các phụ kiện giúp kết nối nhanh giữa Chiller với thiết bị, đường ống và hệ thống làm mát bên ngoài.

1. Barbed Fittings – Đầu nối ống gai

Barbed fittings được thiết kế để kết nối nhanh các loại ống có kích thước khác nhau mà không cần dụng cụ chuyên dụng.

Cat. No.	Mô tả
00HXE0001066	Đầu nối đực 3/4″ sang barbed cho ống ID 1″
00HXE0001067	Đầu nối đực 3/4″ sang barbed cho ống ID 3/4″
00HXE0001068	Đầu nối đực 3/4″ sang barbed cho ống ID 5/8″
00HXE0001069	Đầu nối đực 3/4″ sang barbed cho ống ID 1/2″
00HXE0001070	Đầu nối đực 3/4″ sang barbed cho ống ID 3/8″
AAA64501–AAA64505	Bộ barbed fittings 1″, 3/4″, 5/8″, 1/2″, 3/8″ kèm van bi
AAA64506–AAA64510	Bộ barbed fittings 1″, 3/4″, 5/8″, 1/2″, 3/8″ kèm van cổng

2. Connectors / Adapters – Đầu nối và bộ chuyển đổi

Dùng để kết nối các loại ống hoặc thiết bị có kích thước đầu nối khác nhau.

Cat. No.	Mô tả
00HXE0001105	3/4″ đực → 3/4″ cái
00HXE0001106	3/4″ đực → 5/8″ cái
00HXE0001107	3/4″ đực → 1/2″ cái
00HXE0001108	3/4″ đực → 3/8″ cái
00HXE0001109	3/4″ đực → 3/4″ đực
00HXE0001110	3/4″ đực → 5/8″ đực
00HXE0001111	3/4″ đực → 1/2″ đực
00HXE0001112	3/4″ đực → 3/8″ đực

3. One Touch Adapters Set – Bộ đầu nối nhanh

Bộ đầu nối One Touch giúp kết nối và thay đổi ống nhanh chóng, phù hợp với các hệ thống cần tháo lắp đường ống thường xuyên.

Cat. No.	Mô tả	Kích thước
00HXE0001075	One touch adapter 12 mm	ID 9 mm, OD 12 mm
00HXE0001076	One touch adapter 10 mm	ID 6,5 mm, OD 10 mm
00HXE0001077	One touch adapter 8 mm	ID 5,5 mm, OD 8 mm
00HXE0001078	One touch adapter 6 mm	ID 4 mm, OD 6 mm
AAA64531	Bộ adapter 12 mm kèm van bi	—
AAA64532	Bộ adapter 10 mm kèm van bi	—
AAA64533	Bộ adapter 8 mm kèm van bi	—
AAA64534	Bộ adapter 6 mm kèm van bi	—

4. Flexible Fittings – Đầu nối mềm

Đầu nối mềm bằng ống inox, có khả năng uốn linh hoạt và khả năng kháng hóa chất tốt.

Cat. No.	Mô tả
00GBA0008589	Đầu nối mềm 3/4″ đực → 3/4″
00HXE0001072	3/4″ đực → 1/2″ cái, kèm 1/2″ đực → 1/2″ đầu nối mềm
AAA64521	Bộ đầu nối mềm 3/4″ kèm van bi
AAA64522	Bộ đầu nối mềm 1/2″ kèm van bi
AAA64523	Bộ đầu nối mềm 3/4″ kèm van cổng
AAA64524	Bộ đầu nối mềm 1/2″ kèm van cổng

5. Tubings – Ống dẫn

Các loại ống urethane có khả năng chịu nhiệt và chống ăn mòn, cùng nhiều loại ống PVC phù hợp với các cấu hình đường ống khác nhau

Cat. No.	Mô tả	ID / OD
00HXE0001079	Ống urethane 1 m, 12 mm	9 / 12 mm
00HXE0001080	Ống urethane 1 m, 10 mm	6,5 / 10 mm
00HXE0001081	Ống urethane 1 m, 8 mm	5,5 / 8 mm
00HXE0001082	Ống urethane 1 m, 6 mm	4 / 6 mm
00HXE0001083	Ống PVC 1 m, 1″ có ren	25 / 31 mm
00HXE0001084	Ống PVC 1 m, 3/4″ có ren	19 / 24 mm
00HXE0001085	Ống PVC 1 m, 5/8″ có ren	16 / 20,5 mm
00HXE0001086	Ống PVC 1 m, 1/2″ có ren	12 / 16 mm
00HXE0001087	Ống PVC 1 m, 3/8″ có ren	10 / 14 mm
00HXE0001088	Ống PVC 1 m, 1″ có dây	25 / 33 mm
00HXE0001089	Ống PVC 1 m, 3/4″ có dây	19 / 26 mm
00HXE0001090	Ống PVC 1 m, 5/8″ có dây	15 / 22 mm
00HXE0001091	Ống PVC 1 m, 1/2″ có dây	12 / 18 mm
00HXE0001092	Ống PVC 1 m, 3/8″ có dây	9 / 15 mm

6. Tubing Insulations – Vật liệu cách nhiệt cho ống

Cách nhiệt EPDM giúp giảm thất thoát nhiệt và hạn chế hiện tượng ngưng tụ trên đường ống nước lạnh, nước làm mát và đường ống lạnh.

Cat. No.	Mô tả
00FEA0001453	EPDM, đường kính trong 25 mm (13T)
00HXE0001093	EPDM, đường kính trong 16 mm (9T)
00HXE0001094	EPDM, đường kính trong 19 mm (9T)
00HXE0001095	EPDM, đường kính trong 25 mm (9T)
00HXE0001096	EPDM, đường kính trong 28 mm (9T)
00HXE0001097	EPDM, đường kính trong 35 mm (9T)

Ống mềm:

Cat. No.	Mô tả
00HXE0001128	Ống mềm 3/4″
00HXE0001074	Ống mềm 1/2″

7. Tube Clamps – Kẹp ống

Kẹp ống bằng thép không gỉ chống ăn mòn, dùng để cố định các đường ống trong hệ thống tuần hoàn.

Cat. No.	Kích thước
00HXE0001098	1″
00HXE0001099	3/4″
00HXE0001100	5/8″
00HXE0001101	1/2″
00HXE0001102	3/8″

8. Distributing Fittings – Đầu chia dòng

Distributing fittings cho phép chia đường dòng chất lỏng sang nhiều nhánh, kể cả khi sử dụng các ống nhỏ kết hợp với barbed fittings.

Cat. No.	Mô tả
AAA64541	Bộ đầu chia 3 ngả dạng barbed, 1/4″
AAA64542	Bộ đầu chia 3 ngả dạng barbed, 3/8″

Lựa chọn phụ kiện cho Chiller HX Series

Việc lựa chọn đầu nối, ống dẫn, van, kẹp ống và vật liệu cách nhiệt cần dựa trên đường kính ống, lưu lượng, áp suất bơm và cấu hình thiết bị cần làm mát. Liên hệ để được tư vấn bộ phụ kiện đồng bộ với từng model Chiller HX Series và hệ thống tuần hoàn thực tế.

Liên hệ tư vấn Chiller HX Series

Bạn đang cần Chiller tuần hoàn cho thiết bị phòng thí nghiệm hoặc hệ thống cần làm mát liên tục? Hãy liên hệ để được tư vấn model HX-20, HX-25, HX-20H, HX-25H, HX-35H, HX-45H hoặc HX-55H phù hợp với công suất làm lạnh, lưu lượng và áp suất yêu cầu.

Liên hệ ngay để nhận tư vấn kỹ thuật và báo giá Chiller HX Series.
